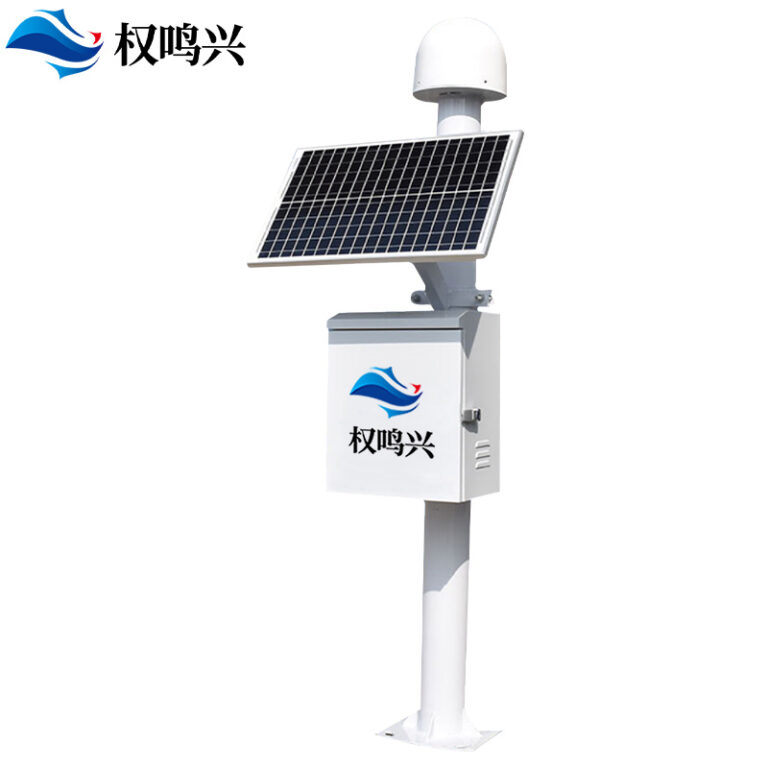

GNSS位移监测站
GNSS位移监测站是威海权铭星物联网有限公司自行研发生产的“该产品兼容目前全球四大卫星定位导航系统,具有高精度、低功耗、稳定可靠的显著特点,静态平面精度:±(2.5+0.5×10-6 ×D) mm ,高程精度:±(5.0+0.5×10-6 ×D) mm ,主要适用于地质灾害、岩土工程、建筑工程、交通、水利、市政等领域绝对位移监测场景。
产品特点:
(1)支持 BEIDOUB1/B2/B3、GPS L1/L2/L5、GLONASS G1/G2、GALILEO E1/E5a/E5b全星全频段, 自主开发高精度平差解算软件,实现多系统多频点融合高精度定位;
(2) 产品融合倾角、加速度模块,辅助实现位移数据突变检测,驱动观测工作模式的自适应调整。
(3) 产品基于芯片级自主开发,极大降低整体功耗,更加适宜野外连续运行;
(4) 产品支持 4G/NB-IoT 、无线网桥,以太网等数据通讯传输模式,支持MQTT、TCP/IP、NTRIP、JT808等通讯协议;
(5) 产品搭载高性能工业级32位ARM内核处理器,本地计算能力强大,内置嵌入式web服务器,可远程双向交互;
(6) 依据应用场景和监测需求,支持动 (静) 态高精度解算;
(7) 前端嵌入恒星日滤波、卡尔曼滤波、突变检测等算法,云端融合大数据清理、趋势分析、灰预测、切线角分析等模型,极大保证数据可靠性;
(8) 产品采用铸铝外壳、内外密封防护、防摔软胶设计,具有优秀的防护、防摔及减震性能。
| 参数名称 | 技术指标 |
|---|---|
| 静态精度 | 水平精度:±(2.5+0.5×10-6×D)mm |
| 垂直精度:±(5.0+0.5×10-6×D)mm | |
| 动态精度 | 水平精度:±(8.0+1.0×10-6×D)mm |
| 垂直精度:±(15.0+1.0×10-6×D)mm | |
|
接收信号类型 |
BEIDOUB 1/B2/B3、 GPS L1/L2/L5、 GLONASSG1/G2、 GALILEO E1/E5a/E5b全系统 全频点 |
|
数据采样频率 |
1Hz/2Hz/5Hz/10Hz/20Hz可选 |
|
通讯方式 |
RS232,4G/NB-IoT/电台通讯 |
| 工作温度 | -40℃~85℃ |
| 工作湿度 | 95%RH、无凝露 |
| 防护等级 | IP68 |
| 冲击/震动 | 可抗击2m自由跌落 |
| 供电方式 | 12~36V直流宽电压供电 |
注意事项:
(1) 本产品属于较精密仪器,应该避免摔落冲击等现象。如有剧烈冲击导致产品无 法使用,请跟本公司售后服务部联系,请勿自行拆机;
(2) 选择满足要求的周边配件;
(3) 设备注意防晒,避免高温;注意防水,防结冰;
(4) 因产品安装需在现场,可能会遇到恶劣环境的影响。应尽量配备避雷组件,避免因雷击原因导致设备损坏,如有必要需对产品集成环境做好接地处理。
(5) 开箱后的仪器应当保存在干燥、通风及无腐蚀性气体的场所,搬运时应小心轻放,切忌剧烈振动。灰尘、潮湿及剧烈的温度变化会影响本产品的使用寿命,因此避免放置在这些地方。
(6) 如果仪器有故障或不同程度的损坏,请不要自行尝试修复,应与本公司售后人员联系进行修复,切勿自行打开设备。
安装部署:
提升观测精度和可靠性,GNSS观测选点需注意以下事项:
(1) 对空视野较开阔,视野内高度角15 °范围内无成片遮挡物;
(2) 远离大功率无线电发射源 (如电视台、电台、微波站等),其距离不小于 200 米,远离高压输道电线和微波无线电信号传输通道,其距离不小于 50 米;
(3) 附近不应有强烈信号反射物件(如大型建筑物、大面积水域等);
(4) 交通较为便利,利于施工、施测及后期维护作业;
(5) 基准点测设应根据设计方案执行,其基础应保证稳定;
(6) 监测点测设应根据设计方案执行,确需微调应与设计单位充分沟通确定。
